庫號：D13157

產品概述
1.1 產品功能
攝像儀是提供圖像信息的設備，其性能好壞將直接影響圖像的質量。光纖攝像儀把固體CCD器件與光發射機融合在一起，共同置于殼體中，使攝像、發送一體化，攝像儀直接配接光纖接口，輸出光信號。
1.2 適用范圍
KBA116型光纖攝像儀是工業電視系統中對主要環節、重要設備及關鍵崗位進行實時圖像監視的關鍵設備。結構緊湊，體積小，重量輕，，抗震，防潮，適合于煤礦井下使用。
2 環境條件
2.1 攝像儀應能在一下環境中正常工作
a) 環境溫度：0℃～+40℃；
b) 平均相對濕度：不大于95%（25℃）；
c) 大氣壓力：80kPa～106kPa；
d) 環境噪聲：≤75dB
e) 無振動和沖擊的場合；無直接滴水、淋水的場合；
f) 煤礦井下有甲烷和煤塵性混合物，但無破壞絕緣的腐蝕性氣體的場合。
2.2 攝像儀能承受的惡劣的貯運條件為：
a）高溫：+60℃；
b）低溫：-40℃；
c）平均相對濕度：95％（25℃）；
d）振動：加速度20m/s2；
e）沖擊：峰值加速度300m/s2。
3 外型尺寸

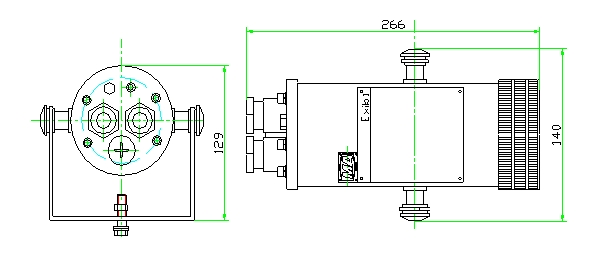

外形尺寸圖如圖1所示（266mm×140mm×129mm）；
重 量：約2.5kg。
圖1 KBA116型光纖攝像儀外形圖
4 電氣性能
4.1 額定工作電壓：DC12V；
4.2 工作電流：≤0.；
4.3 攝像儀指標為：
a）水平清晰度：于350TV線（低環境照度：10 lux）；
b）灰度：于7級（低環境照度：10 lux）。
4.4 輸出方式有以下二種：（在環境照度200Lux下）
a）電信號輸出為正極性彩色全電視信號；
視頻輸出信號標稱值為1.0VP-P/75Ω/不平衡；
視頻信號輸出幅度為(0.7V±0.3V)；
同步信號輸出幅度為（0.3V±0.1V）。
b） 光纖輸出：波長為1310nm；
發射光功率:-15dBm～0dBm。
4.5 功能
a）在10Lux的環境照度下進行攝像，能夠看清景物。
b）將采集的圖像信號轉換為正極性全電視信號和光信號輸出
