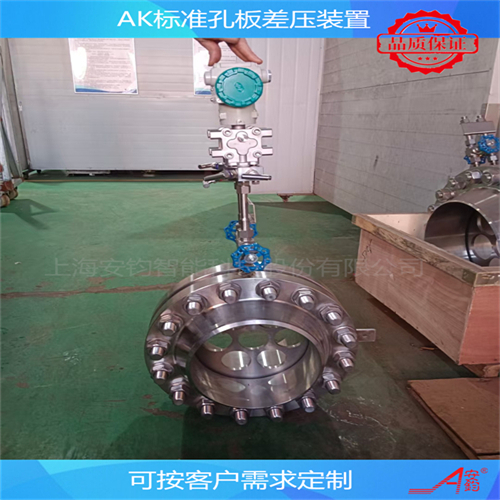

孔板節流裝置DN500

價格

￥8,888.00

型號

品牌

上海安鈞智

所在地

上海市嘉定區

更新時間

2025-06-06 08:06:42

瀏覽次數

次

產品簡介

孔板節流裝置DN500也稱之為節流式差壓流量計，是一類歷史悠久的流量計。它分為標準節流裝置和非標準節流裝置兩大類。

產品描述

孔板節流裝置DN500介紹如下：

節流裝置也稱之為節流式差壓流量計，是一類歷史悠久的流量計。它分為標準節流裝置和非標準節流裝置兩大類。凡是設計安裝和使用符合IS05167國際標準和（或）GB/T2624標準的均稱為標準節流裝置，其它為非標準節流裝置。標準孔板是標準節流裝置中結構簡單，安裝方便，適應性強的一種產品。

一、用途、特點及適用范圍

1、用途：節流式差壓流量計由三部分組成：節流裝置、差壓變送器和流量積算儀。節流裝置是直接安裝于管道上的一次元件，差壓變送器和積算儀屬于二次元件。它主要用于流經管道各種氣體（純凈的或含粉塵的）、蒸汽（飽和或過熱）和液體（導電或不導電；強腐蝕性；粘稠或含有微小顆粒臟污）流量?？芍苯訙y量體積流量或質量流量。

2、差壓式流量計（標準孔板）的使用條件、特點及適用范圍

a、使用條件：

1)在測量段，流體必須充滿圓管，并連續不斷地流經節流裝置；

2)流體在物理上和熱力學上必須是均勻的單相流體；

3)節流裝置所測得流體必須是穩定流，或可看作是穩定的緩慢變化的流體，不適用于脈動流和臨界的流量測量；

b、特點及適用范圍：

1）標準節流裝置無須實流即可保證其測量精度。

2）適用被測介質非常廣泛，幾乎可用于所有氣體、蒸汽和液體的流量測量；

3）適用直徑比β為0.22~0.75，雷諾數ReD≥5000 管道直徑DN50~1000mm，允許外推到5000mm。β=d/D，d—孔板開孔直徑；D—管道實際內徑

4）使用壓力可高達32MPa，也可用于負壓；

5）介質溫度范圍：-30℃～+650℃；

6）智能型差壓式流量計采用智能差壓變送器，可根據被測對象流量的變化，通過按鍵或通訊方式現場設定差壓值（規定范圍內），從而改變流量范圍，使系統流量范圍度大大拓寬；

7）無可動部件，機構安全可靠，使用、操作簡單、易掌握，免維修；

如有更多孔板流量計情況需要了解，可來信獲取詳細資料！??！
