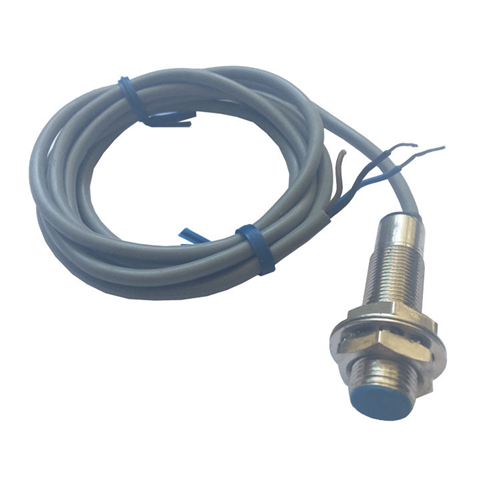

CJ18A3-8-Z/BX交流防油接近開關

接線圖
1、有兩線制和三線制之區別，三線制又分為NPN型和PNP型，它們的接線是不同的。
2、兩線制的接線比較簡單，與負載串聯后接到電源即可。
3、三線制的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型，應接到電源正端；對于PNP型，則應接到電源0V端。
4、負載可以是信號燈、繼電器線圈或可編程PLC的數字量輸入模塊。
5、需要特別注意接到PLC數字輸入模塊的三線制的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負極，電流從輸入模塊流出，此時，一定要選用NPN型；另一類的公共輸入端為電源正極，電流流入輸入模塊，此時，一定要選用PNP型。千萬不要選錯了。
6、兩線制受工作條件的控制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制雖多了一根線，但不受剩余電流之類不利因素的困擾。
7、有的廠商將的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。

CJ18A3-8-Z/BX交流防油接近開關

技術參數
M12 M18 M18 M30 M30
檢測距離 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %
應差距離 檢測距離的15%以下
檢測物體 金屬
標準檢測物體 金屬12×12×1mm 金屬18×18×1mm
金屬45×45×1mm
金屬30×30×1mm
金屬70×70×1mm
頻率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz
電源電壓 DC12～24V脈動 10%以下（DC10～30V）
